在晶圓廠完成加工但尚未完成封裝的芯片被稱為裸芯，此時芯片還是附著在晶圓上的一顆顆Die。由于芯片的封裝成本較高，且有一部分芯片的性能在封裝后難以測試，所以需要在裸芯階段先完成芯片的相關性能測試，避免NG芯片流入封裝環節，增加芯片的生產成本。

而裸芯在封裝前的測試及被稱為晶圓探針測試（Chip Probing），即CP測試。

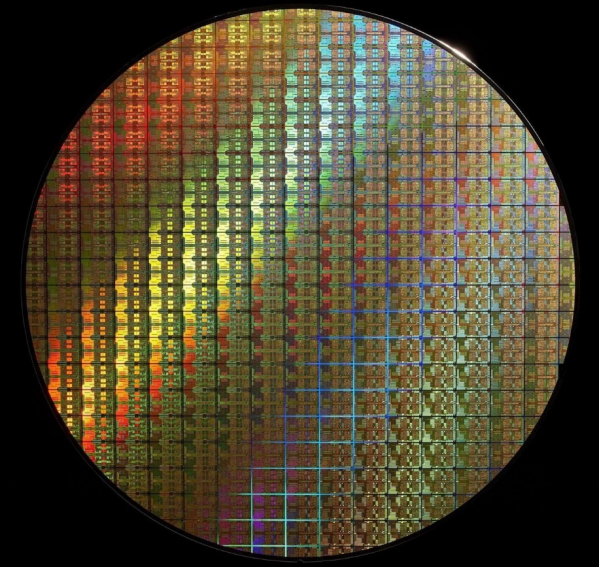

布滿Die的晶圓

在CP測試過程中需要將測試機與芯片連接起來，然后進行電性能測試，而此時Die對外鏈接的端口是Pad或Bump這兩種形態，在同一個Die上的Pad/Bump數量可以多達上萬個，Pad/Bump的尺寸可以小至幾十微米，相鄰兩個Pad/Bump之間的距離最小也可以達到幾十微米，因此想要連接測試機與Die就變成了一件非常復雜的事情，而探針卡則是用來完成這復雜事情的核心部件。

探針卡主要由探針，PCB板，結構件以及電子元器件組成，其中探針的針尖用來接觸Die上的Pad/Bump，而PCB板用來與測試機連接，就這樣探針卡成為了連接Die與測試機的橋梁。

由于不同芯片的功能，測試需求，尺寸形狀以及Pad/Bump的排布位置等不相同，因此探針卡也就成了針對某一款芯片的定制化產品，而且由于探針在不斷使用過程中會發生磨損消耗，因此探針卡本身也是一種消耗品。

按照結構來分類，主流探針卡可大致分為以下三大類：懸臂探針卡，垂直探針卡以及MEMS探針卡。其中懸臂探針卡和垂直探針卡已發展多年，特別是懸臂探針卡，國內的很多公司生產技術已經達到了很成熟的地步，但是不管懸臂探針卡還是垂直探針卡，其核心部件“探針”大多是從國外或者臺灣地區采購的，大陸探針卡廠商主要承擔的仍然是設計+組裝的工作，且整個大陸探針卡廠商在大陸的探針卡市場中占比都非常低。

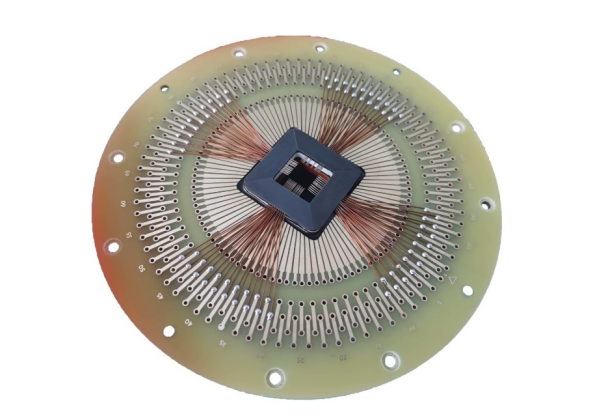

懸臂探針卡

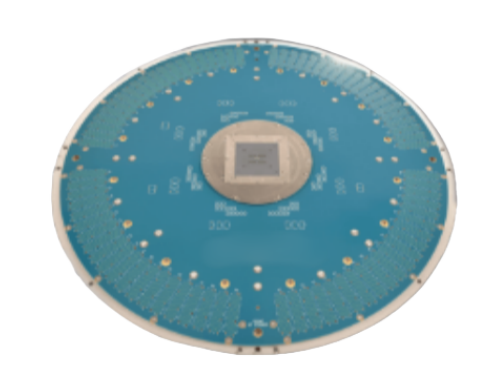

垂直探針卡

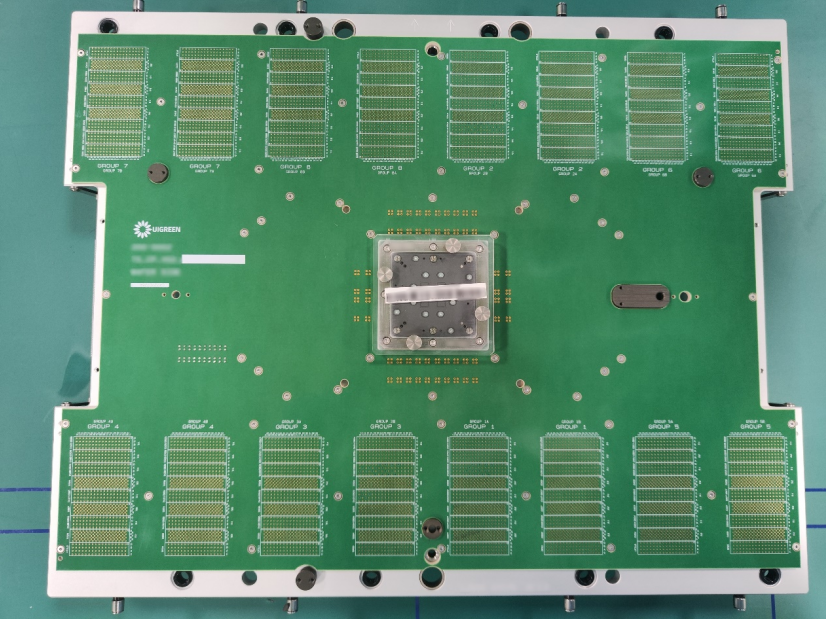

MEMS探針卡作為當前最先進的探針卡種類，是當前最佳的CP測試解決方案，也是在整個探針卡市場中占比最多的產品。MEMS探針卡的制作技術一直以來都被國外壟斷，國內在這一領域的研究直到近幾年才開始突破，而我司（和林微納）通過對MEMS探針卡領域的投資研發，目前已經實現了2D MEMS垂直探針卡從設計到生產的全流程作業，并已交付客戶使用。

我司MEMS探針卡特點：

· 單張針卡最大針數近40,000；

· 測試最小間距（Pitch）達到了45微米；

· Diamond MEMS Probe 最大載流能力超過2.5A；

· True Kelvin CP 量產經驗；

· 三溫測試可覆蓋-55℃~175℃；

· 測試誤判率低于1%；

· 壽命超過100萬次。
